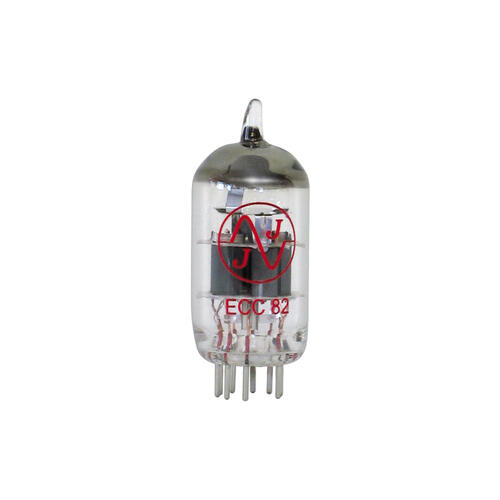

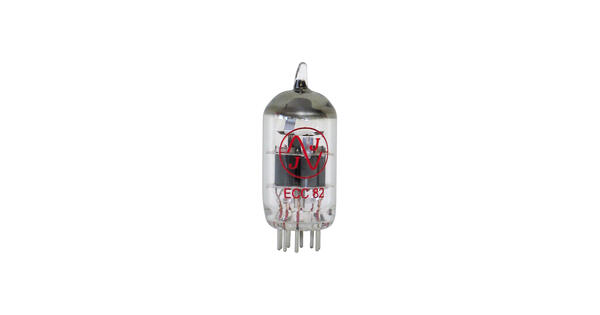

RF DOBBELTRIODE

Tekniske spesifikasjoner:

Uf = 6,3/12,6 V, If = ca. 300/150 mA.

Egenskaper: Ua = 250 V, Ug = -8,5 V, Ia = 10,5 mA, S = 2,2 mA/V, Ri = 7,7 kOhm, µ = 17.

Grenseverdier: Ua = 300 V, Wa = 2,75 W, Ik = 20 mA, Uhm = 20 mA, Uhm = 50 MO, R 180 V, Rk/f = 150 kOhm.

Kapasitans (system I): Cg/k = 1,9 pF, Ca = 1,9 pF, Cg/a = 1,63 pF.

Kapasitans (system II): Cg/k = 1,9 pF, Ca = 1,8 pF, Cg/a = 1,63 pF.

Som faseomformer (system I): Ub = 250 V, Ia = 0,7 mA, Ia' = 0,68 mA, Uo/Ug1 = 11, U0 = 15 VRMS, dtot = 1%.

Som faseomformer (system II): Ub = 350 V, Ia = 1,0 mA, Ia' = 0,93 mA, Uo/Ug1 = 11, Uo = 24 VRMS, dtot = 1%.

Mål (H/H med rørkontakter): 49,2/55,6 x 22 mm
